В ходе обследования инженеры выполнили анализ существующей инфраструктуры, обследовали трассы будущих питающих кабельных линий, определили оптимальные способы их прокладки и оценили условия монтажа. Особое внимание было уделено маршрутам кабельно-воздушной линии электропередачи: часть трассы предусматривала прокладку по воздуху, часть — по существующим металлоконструкциям. Также было обследовано место установки новой комплектной трансформаторной подстанции и внутренняя инфраструктура производственного цеха.
Совместно с главным энергетиком предприятия были определены основные технические решения. Первичная концепция электроснабжения была сформирована непосредственно на объекте в виде однолинейной схемы с распределением нагрузок и предварительной структурой распределительного устройства 0,4 кВ.
Электроснабжение производственной линии
Проектирование выполнено в полном объёме — от сбора исходных данных и инженерных расчётов до выпуска рабочей документации.
Что предусмотрено проектом
ЭС
Наружное электроснабжение с проектированием питающих кабельных линий и подключением новой комплектной трансформаторной подстанции.
ЭМ
Внутрицеховое электроснабжение, включая проектирование отходящих кабельных линий от новой подстанции до шкафов управления технологическим оборудованием.
ЭП
Проектирование трансформаторной подстанции ТП 2-1000-10/0,4.
Техническая основа проекта
Для электроснабжения производственной линии была спроектирована комплектная двухтрансформаторная подстанция наружной установки (КТПВ) с двумя силовыми трансформаторами ТМГ мощностью 2 × 1000 кВА. На стороне 10 кВ предусмотрены камеры КСО-393 с выключателями нагрузки, а распределительное устройство 0,4 кВ выполнено на панелях S70 с автоматическими выключателями CHINT.
РУ-10 кВ
- изоляторы, заземлители, неподвижные контакты, блокировки на элементной базе «Монтажные системы»;

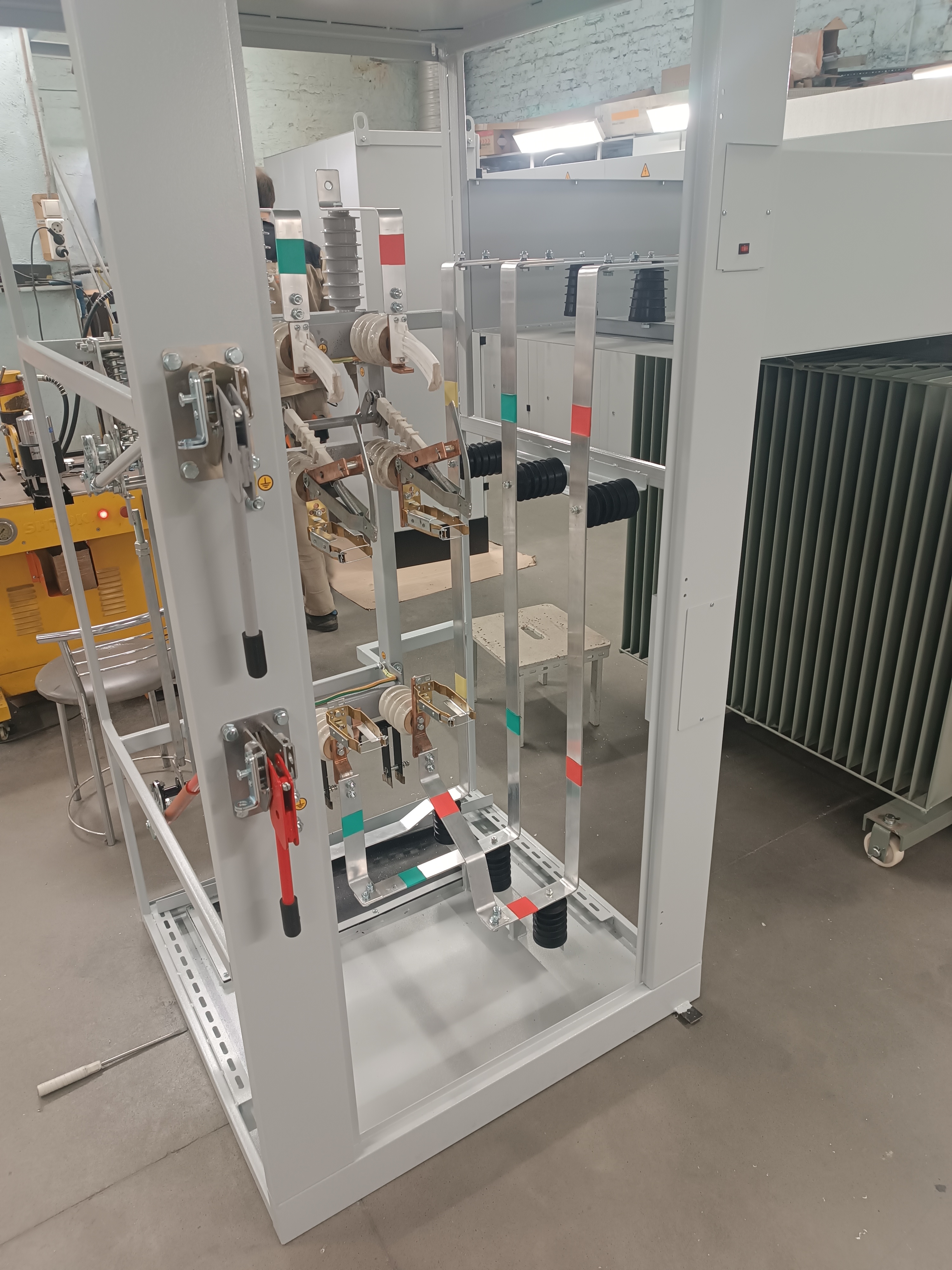

- КСО-393 (ВНАЛ(П)-10/400-20-IIзПТ1.3 У2);
- ошиновка РУ-10 кВ.
Трансформаторное оборудование

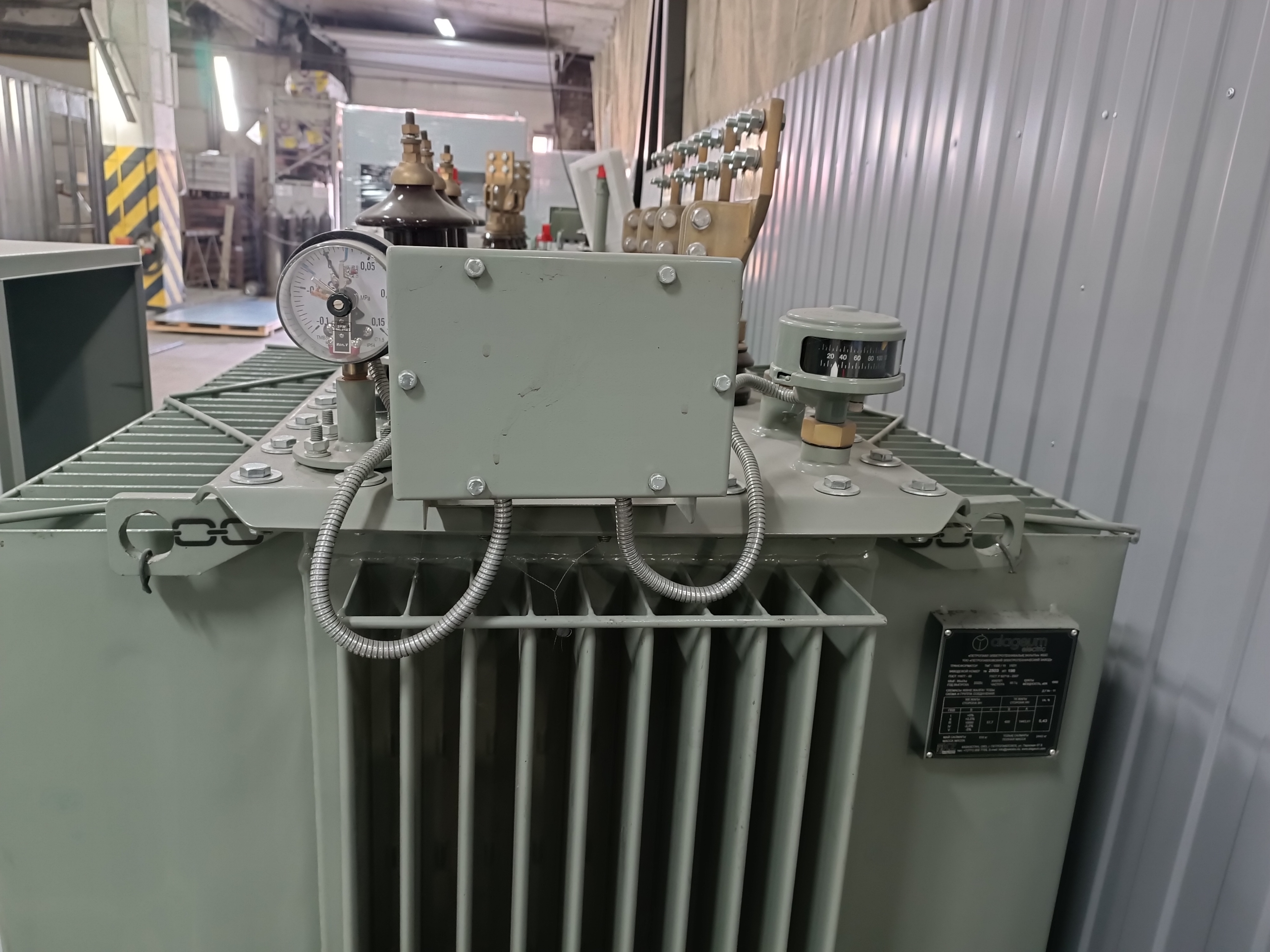

- применены силовые трансформаторы ТМГ-1000-УХЛ1, 10/0,4 кВ, Д/Ун-11 — 2 шт.
РУ-0,4 кВ

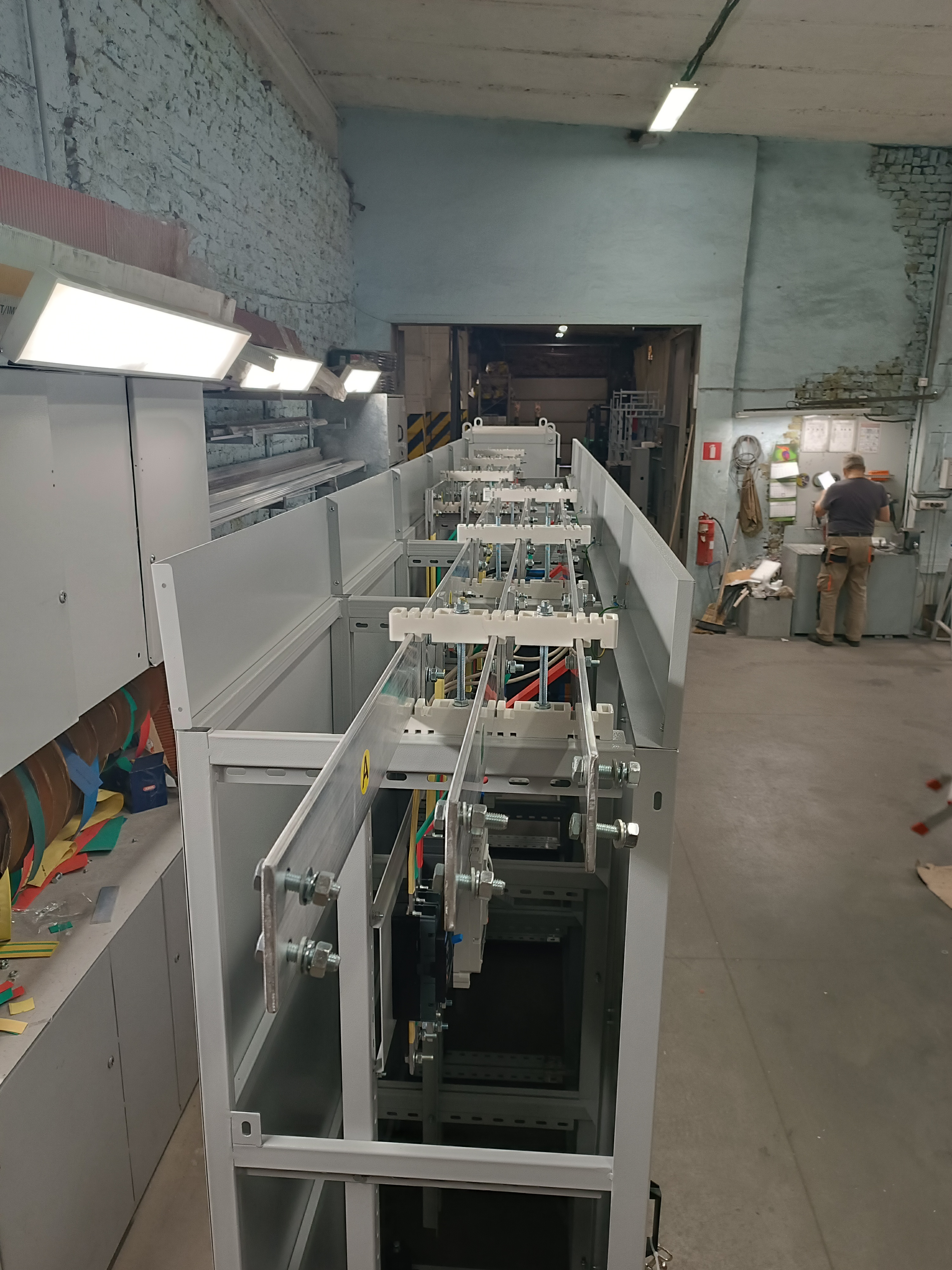

- двухсекционная система шин;

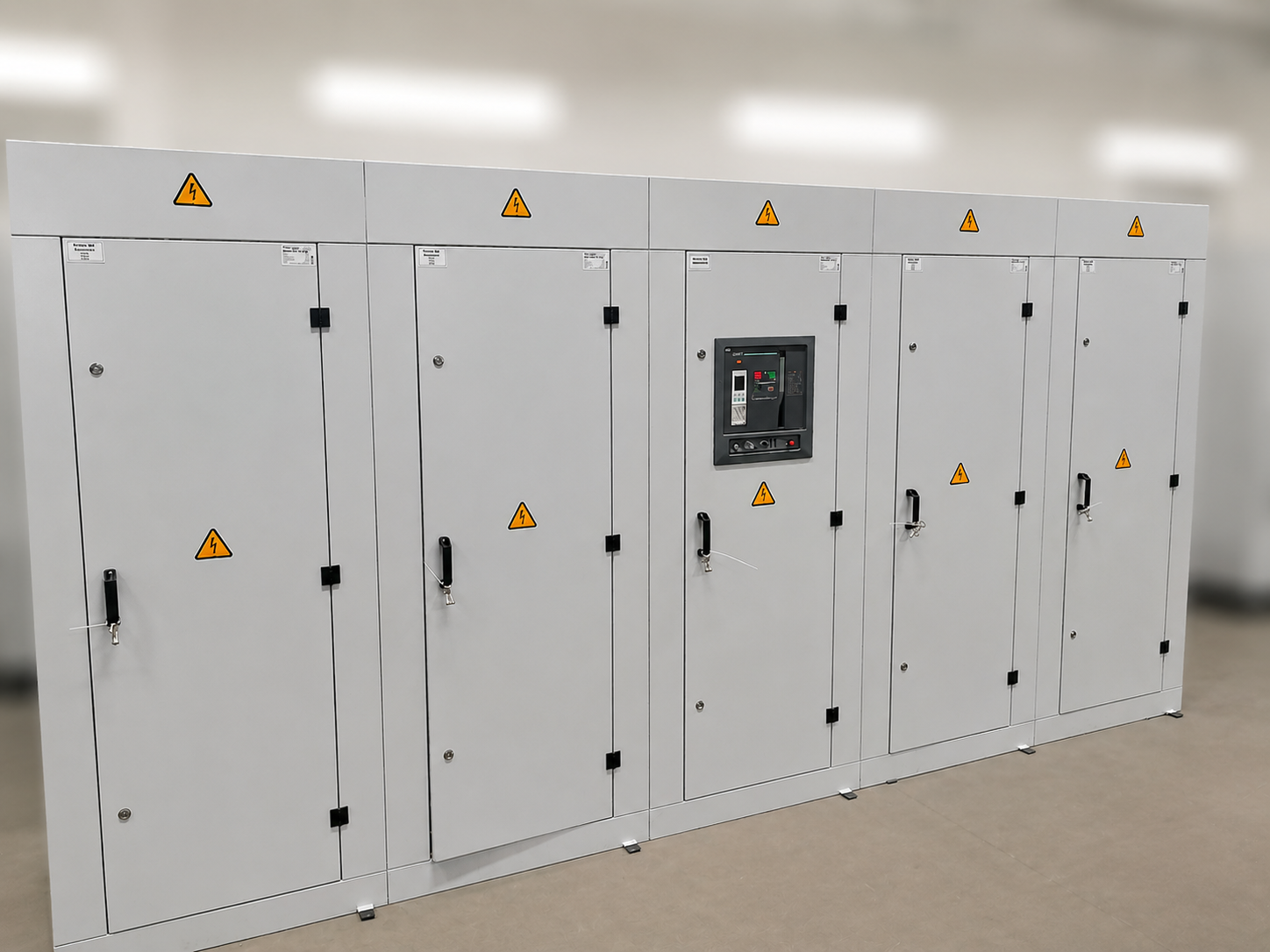

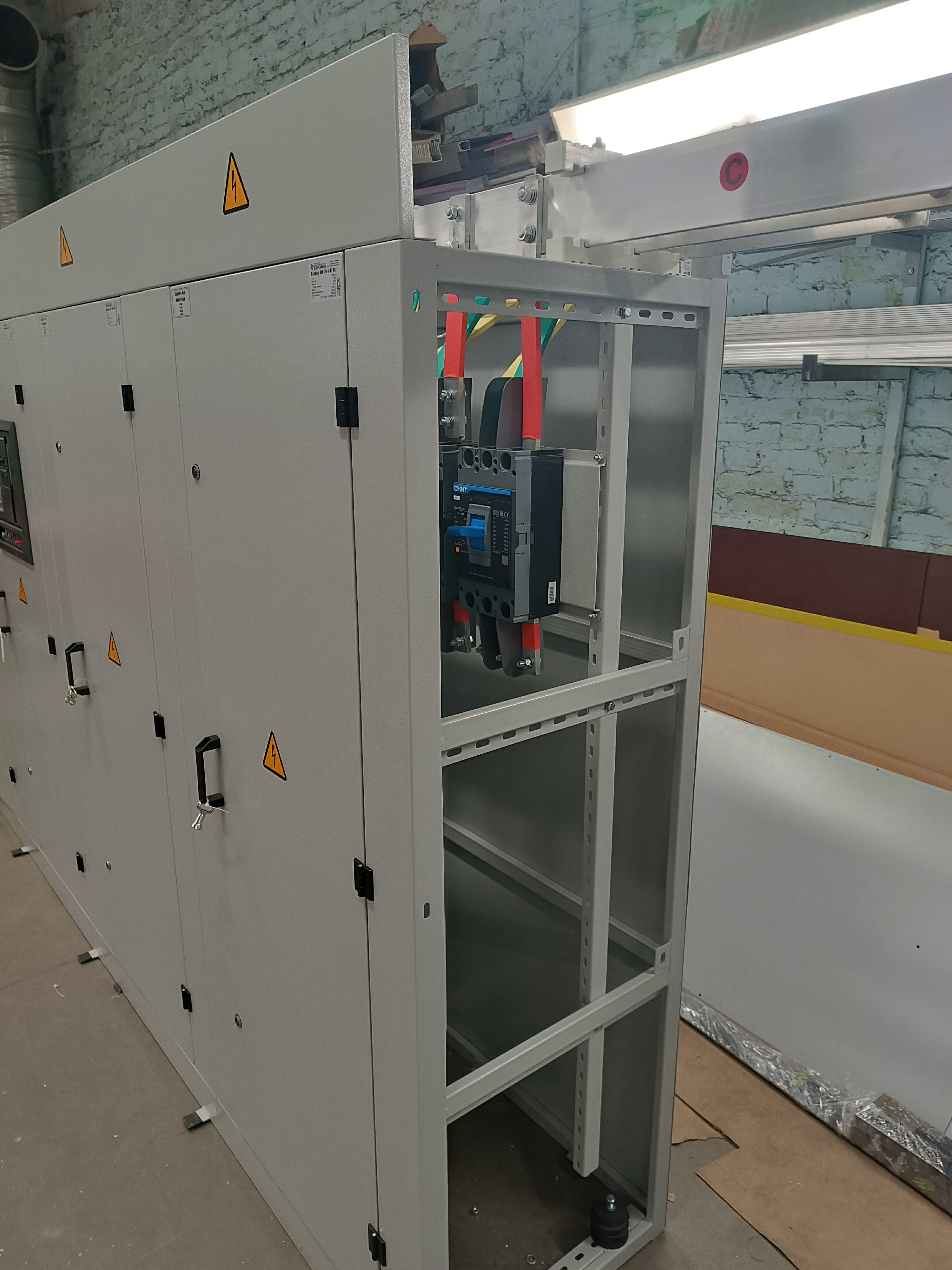

- распределительное устройство на базе панелей ЩО-70;

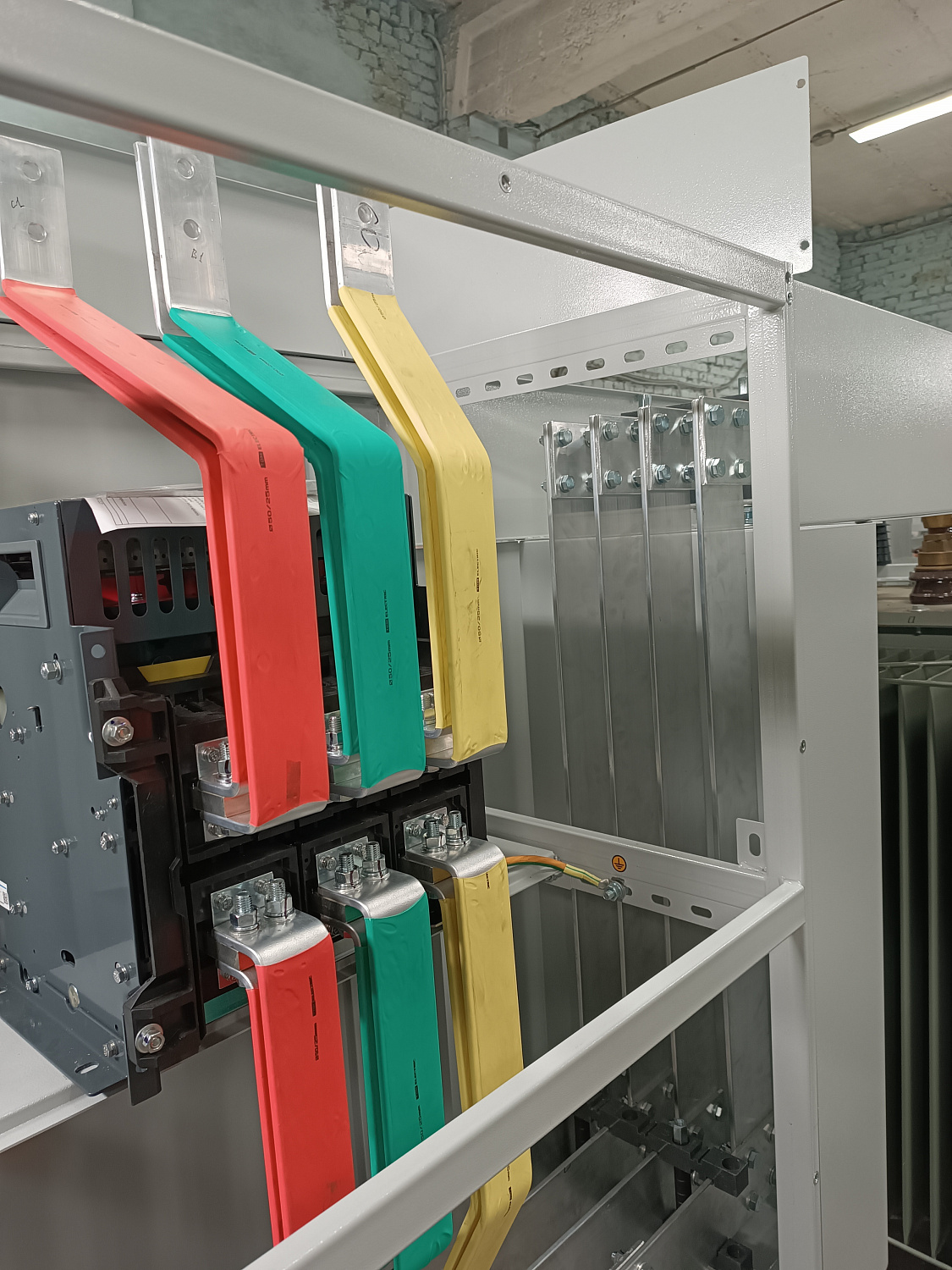

- ошиновка РУ 0,4 кВ, рассчитанная в соответствии с номинальными токами трансформаторов ТМГ-1000;

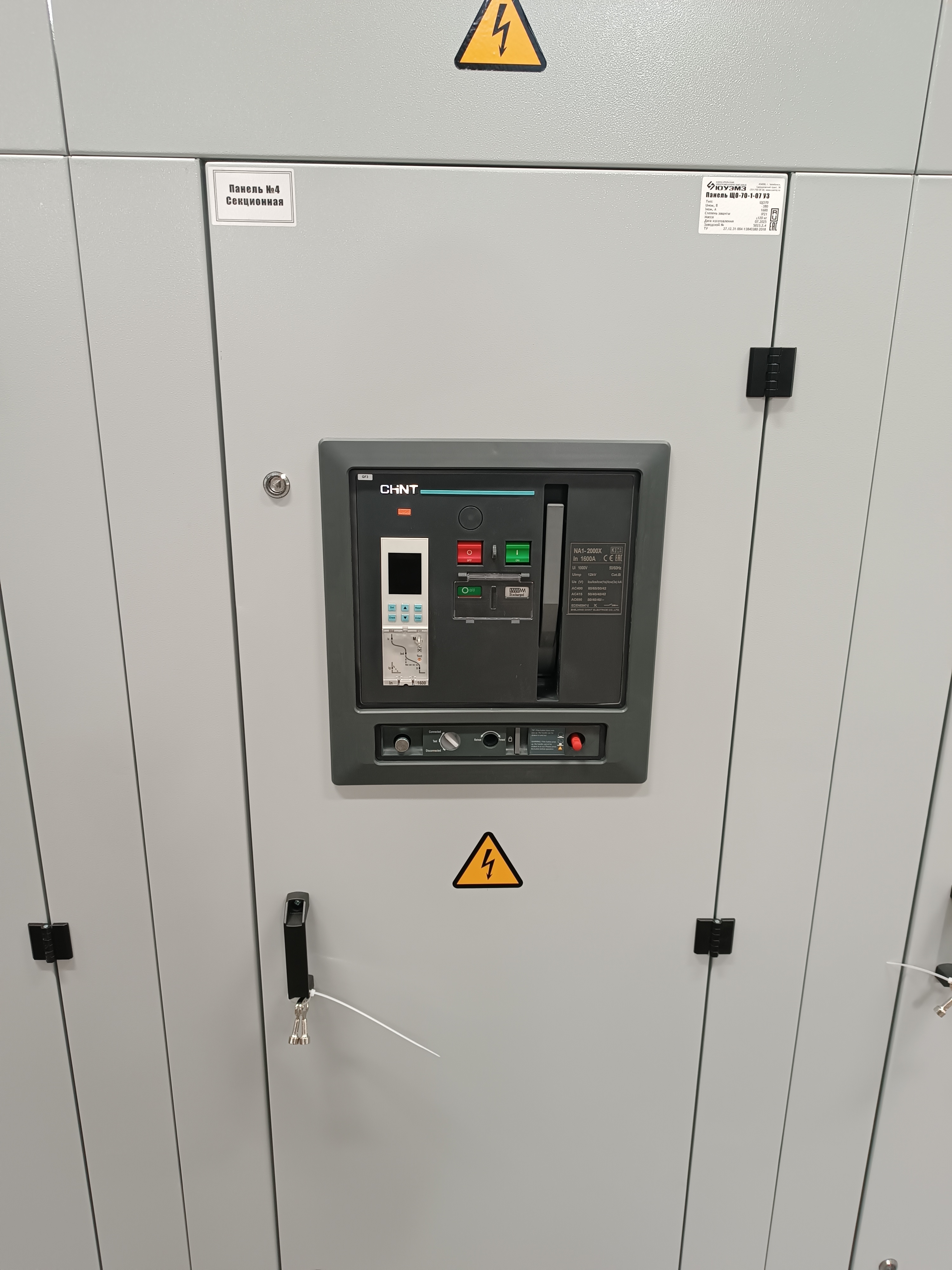

- 2 вводные ячейки и 1 секционная ячейка;

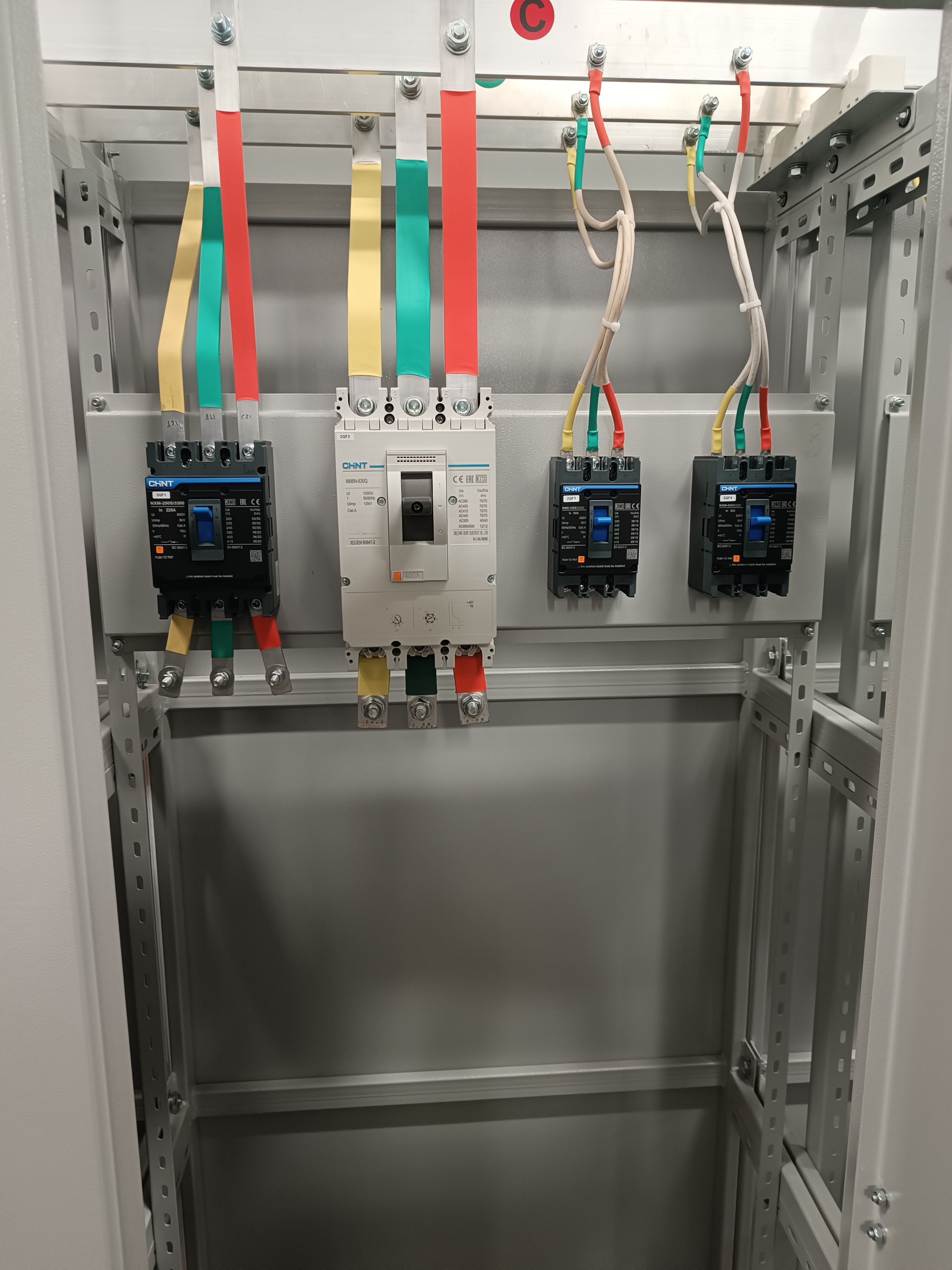

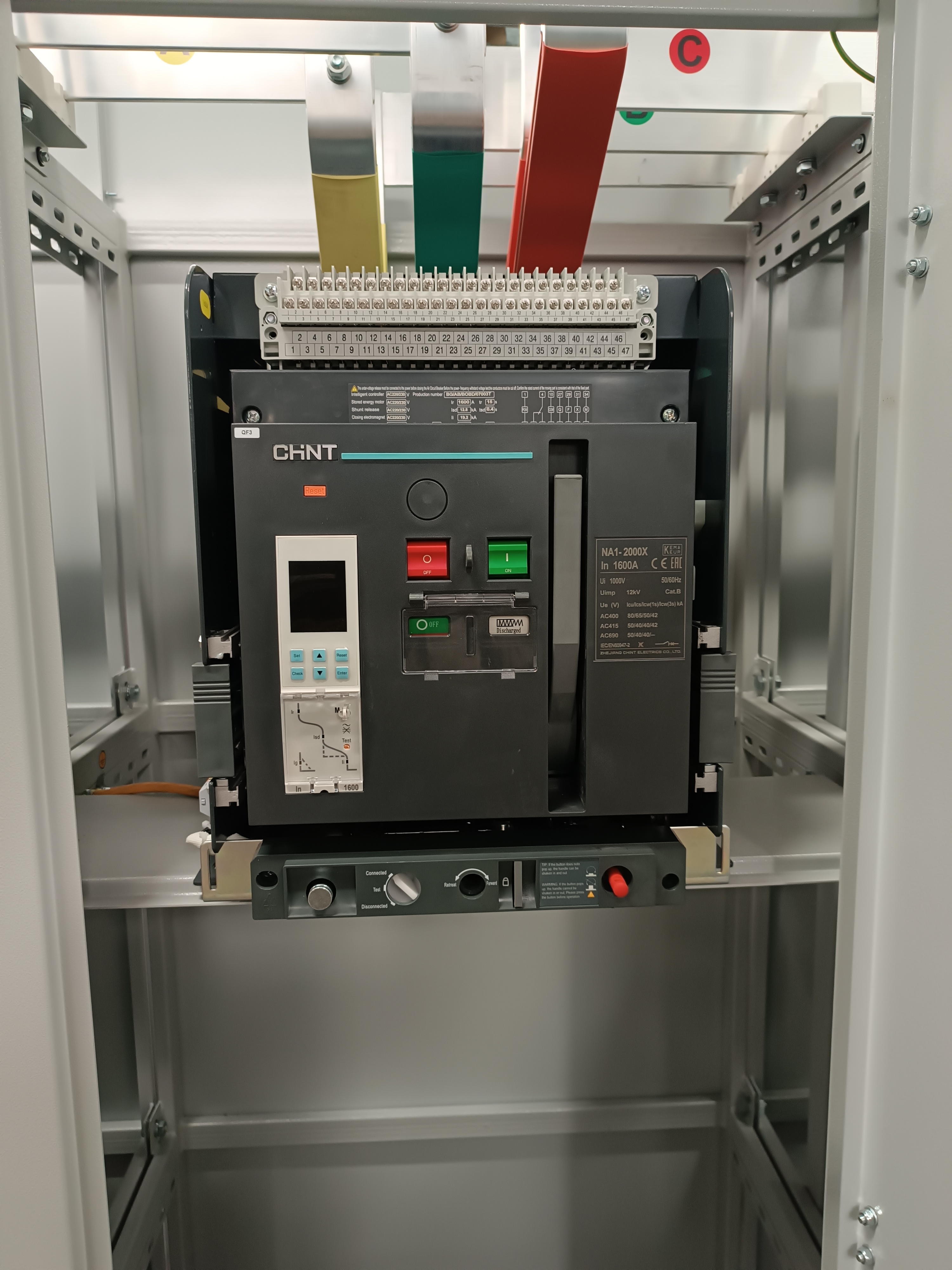

- применение автоматических выключателей CHINT.
Расчёты и исходные данные
- токи короткого замыкания на шинах 6 кВ в максимальном и минимальном режимах работы сети;
- протяжённость, способ прокладки и типы питающих и распределительных кабельных линий;
- расчётные нагрузки потребителей на основании установленной мощности технологического оборудования;
- максимальные токи отходящих линий;
- параметры силовых трансформаторов, включая мощность и схему соединения обмоток;
- характеристики и уставки устройств релейной защиты вышестоящих присоединений.
На основании полученных данных были выполнены расчёты электрических нагрузок, произведён выбор сечений кабелей, коммутационной аппаратуры и устройств защиты, а также обеспечена селективность работы защит.
Специалисты ЮУЭМЗ зарегистрированы в Национальном реестре специалистов НОПРИЗ, что подтверждает наличие компетенций для выполнения проектирования объектов электроснабжения.
Сведения о компании в официальном реестре: https://reestr.nopriz.ru/member/19539520
Оборудование и производство

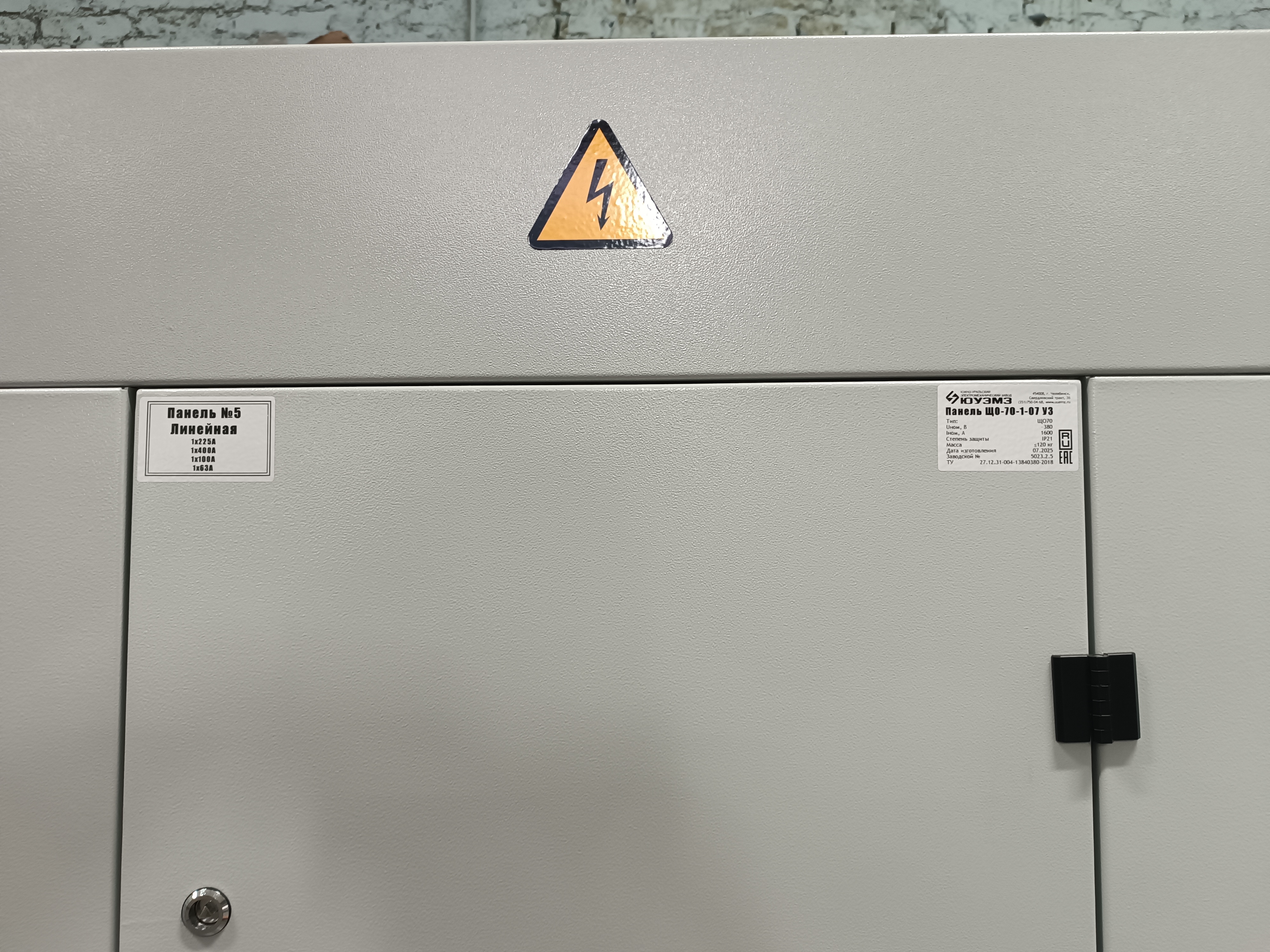

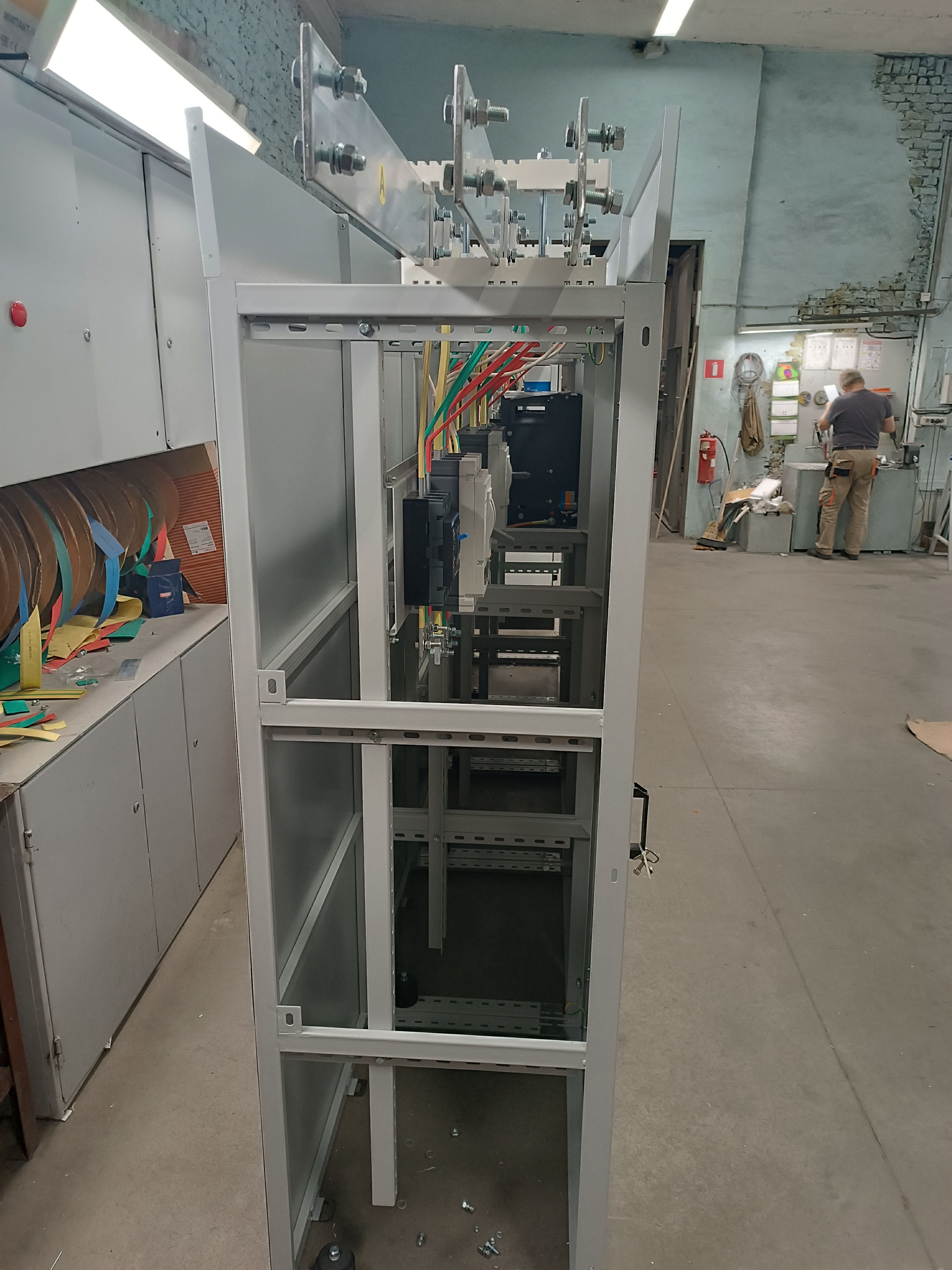

- корпуса ячеек ЩО-70 — собственного производства ЮУЭМЗ;

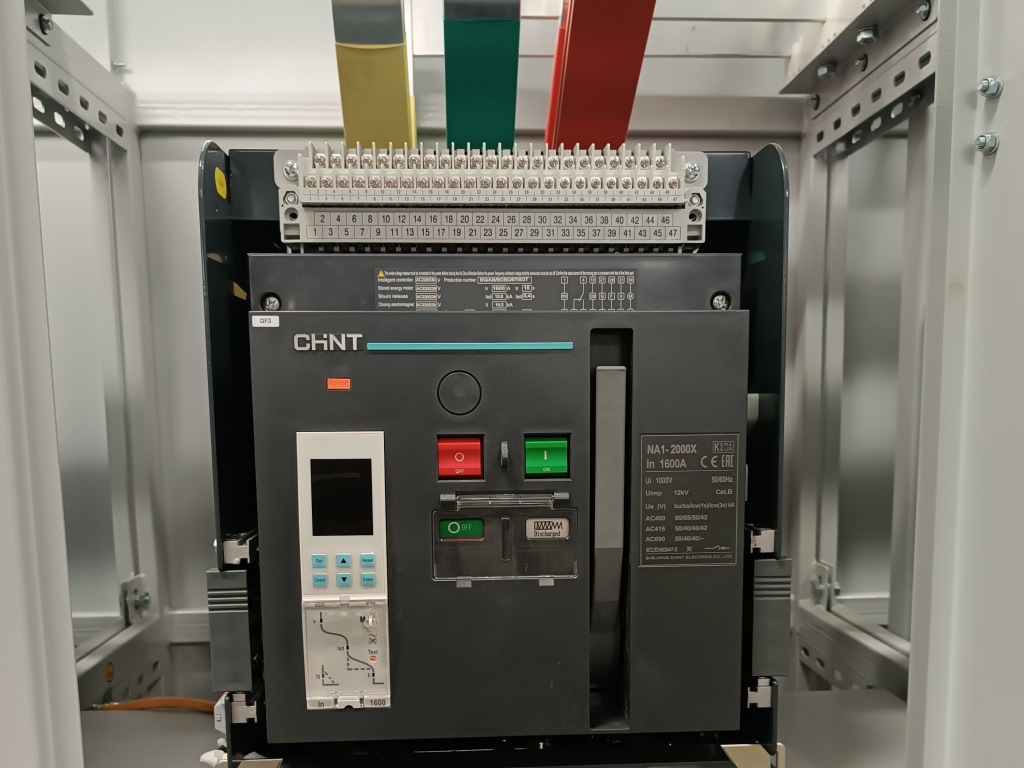

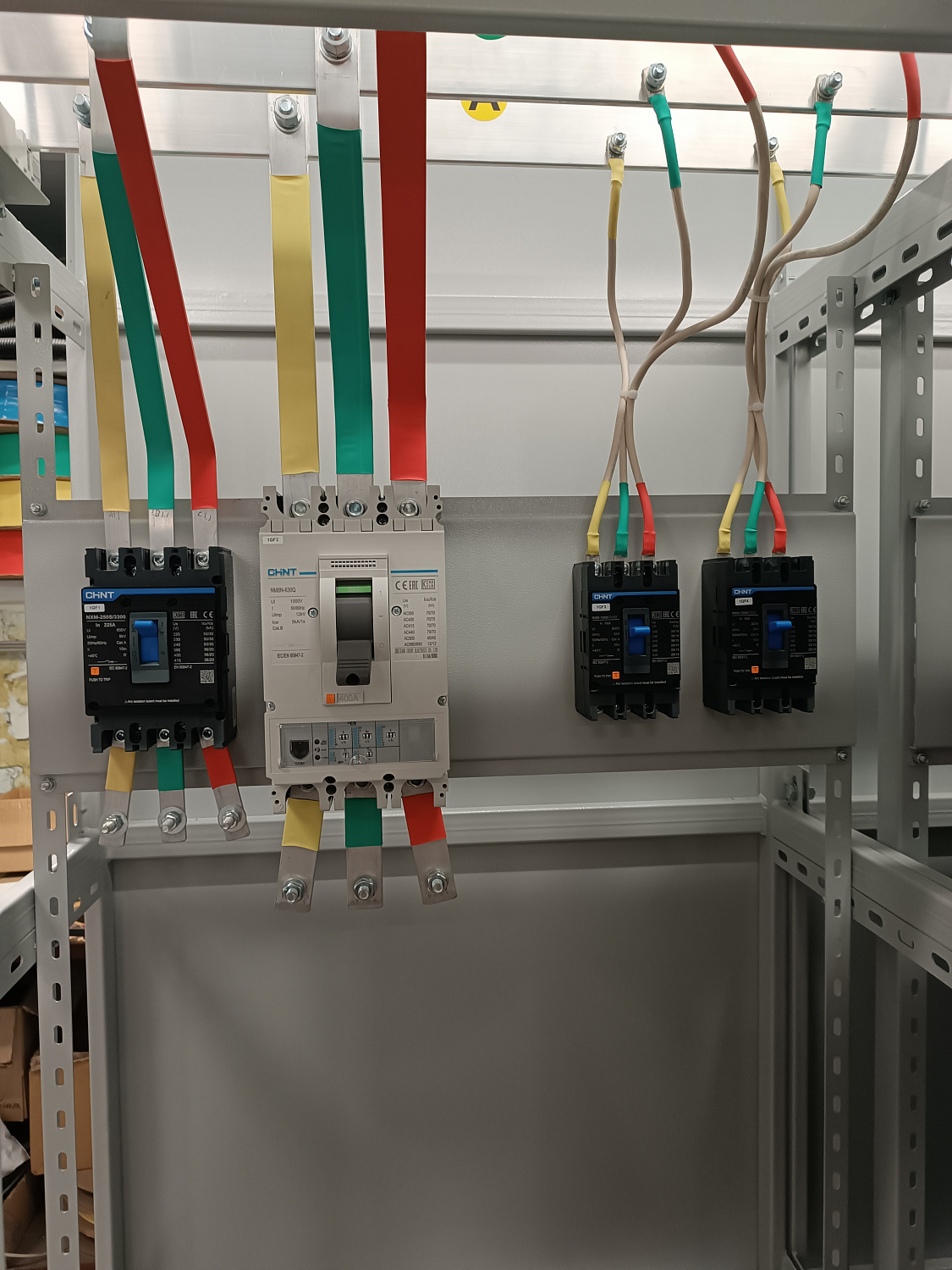

- автоматические выключатели CHINT серии NXM;
- выключатели нагрузки ВНАЛ(П)-10/400-20-IIзПТ1.3 У2;
- распределение нагрузки по двум секциям шин;

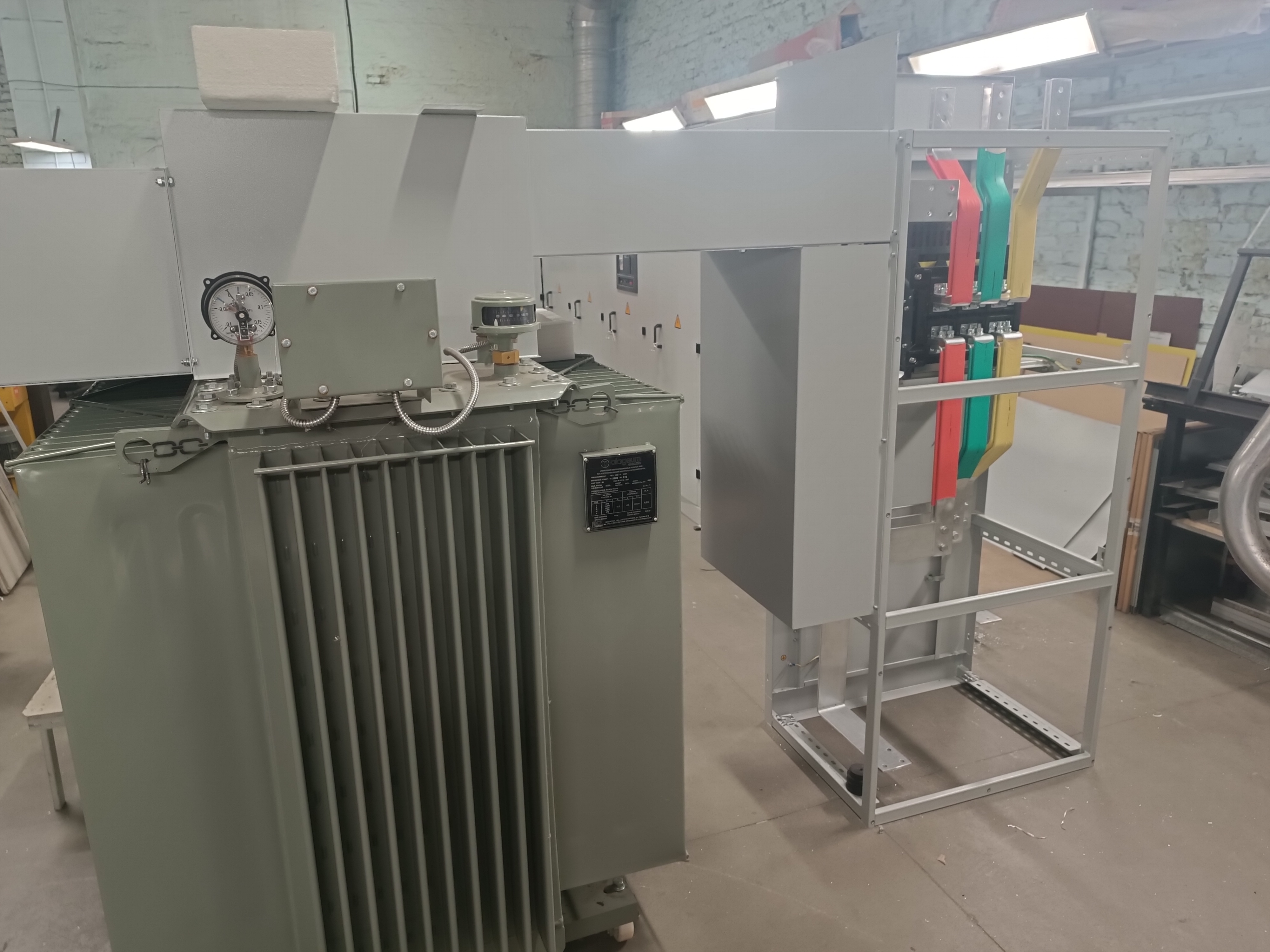

- система ошиновки от трансформаторов до РУ 0,4 кВ.

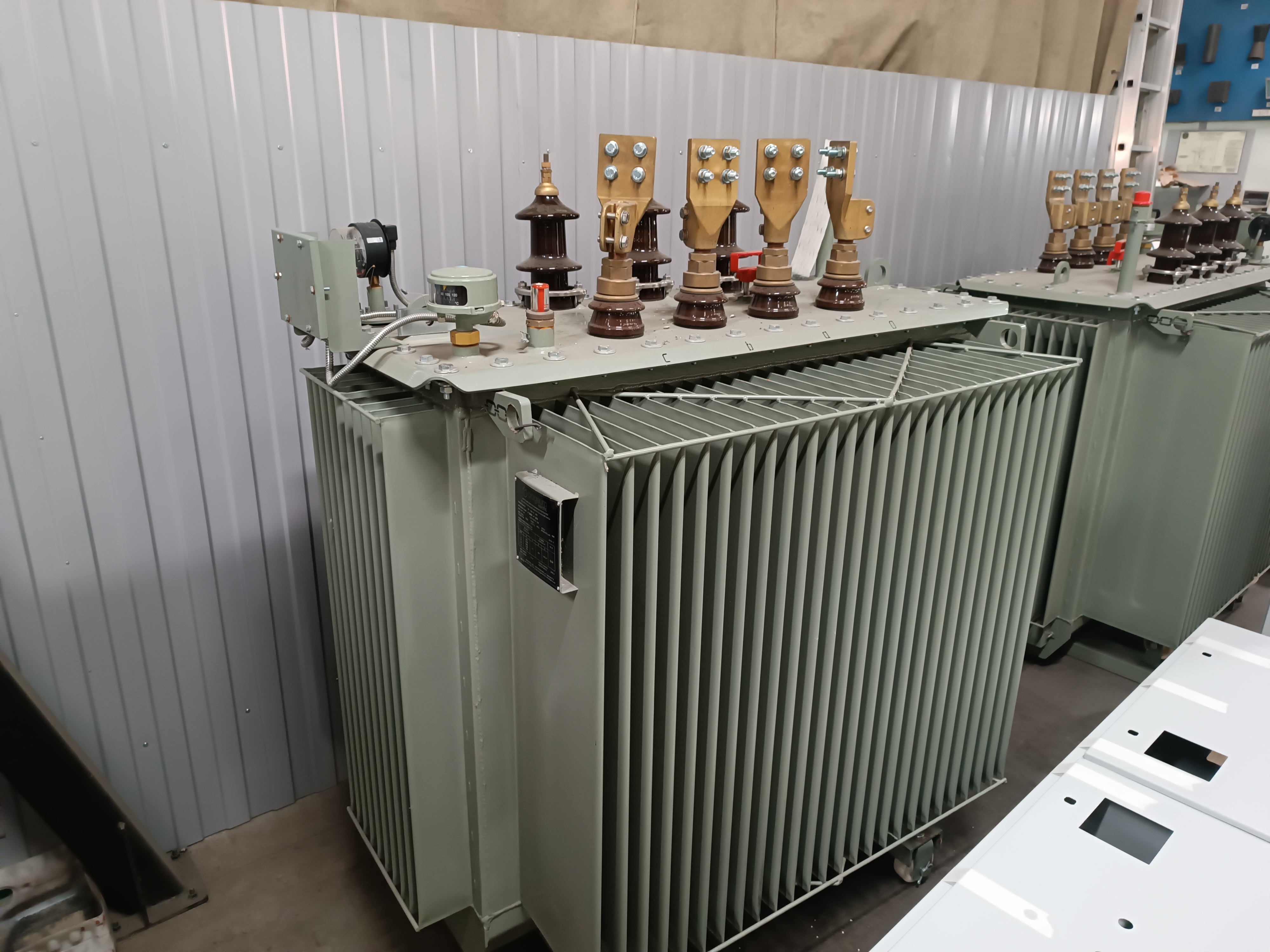

Также выполнена поставка двух трансформаторов ТМГ-1000-10/0,4 производства Кентауского трансформаторного завода (Alageum Electric).
Реализация на объекте
Монтаж оборудования и электрических сетей на объекте выполнили собственные специалисты ЮУЭМЗ. Наша монтажная бригада непосредственно на месте установила комплектную трансформаторную подстанцию, выполнила прокладку и подключение кабельных линий, монтаж распределительного оборудования и необходимые пусконаладочные работы.
Результат проекта
Разработанная проектная документация успешно реализована на объекте. По проекту была изготовлена комплектная трансформаторная подстанция, после чего специалисты компании выполнили её монтаж, прокладку кабельных линий и ввод объекта в эксплуатацию. В результате предприятие получило современную систему электроснабжения, обеспечивающую надёжную работу новой линии по производству сэндвич-панелей.
